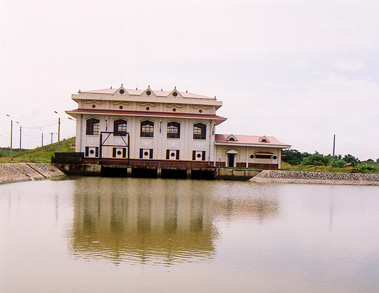

Trạm bơm Tân Chi


11:33' SA-04, 04/06/2012


Vị trí dự án: Sông Đuống - Bắc Ninh

Thời gian thi công: 2001

Chủ nhiệm đồ án: Lê Văn Ngọ - Phùng Văn Luyện - Phan Vĩnh Khánh

Nhiệm vụ dự án: Tiêu 6420 ha giới hạn bởi ngòi Côn Tiêu, kênh Nam Trịnh Xá, đường sắt Hà Nội-Lạng Sơn, đê Sông Đuống.

Các thông số kỹ thuật chủ yếu:

Diện tích tiêu : 5 km2

Cấp công trình : III

Tần suất mưa : p=10%

Chế độ tiêu mưa 5 ngày tiêu 7 ngày

Hệ số tiêu : q=4,85 l/s/ha

Lưu lượng Q =31,10 m3/s

MNTK tại bể hút khi tiêu : +2,00m

Mực nước Min tại bể hút khi tiêu : +1,70m

Mực nước Max tại bể hút khi tiêu : +3,29m

Mực nước bể xả nhỏ nhất : +5,80 m

Cột nước địa hình Hđh = 8,20 m

Cột nước thiết kế Htk = 9,00 m

Quy mô kết cấu công trình chính:

Công trình đầu mối:

Tu sửa trạm bơm cũ: Thay 46 máy bơm cũ bằng 22 máy loại trục ngang kiểu 12-LTX800-9 thay 46 máy hỏng bằng loại 900z/h trục ngang kiểu hỗn lưu HL900-9.

Trạm bơm mới:

Q=16m3/s dùng 4 máy bơm ngoại

+ Nhà trạm: nhà trạm kiểu hở, chiều dài nhà máy 26,45; 4 gian bơm, gian lắp máy, gian điện.

+ Buồng hút: Cao độ đáy buồng hút (-2,25)

+ Gian bơm và gian lắp ráp: cao độ sàn (+4,50)

+ Gian điện:

+ Bể hút và cửa vào buồng hút: chiều dài bể 62m, rộng 50m.

+ Bể xả: bể tách rời, chiều dài bể 4,50m, chiều rộng 17,65m.

+ Trạm bơm có diện tích (10x16)m

+ Cống xả qua đê: kích thước lỗ cống 2,5 x 2,5m. Cao trình đáy (+5,20).

+ Hệ thống kênh dẫn nước vào bể hút
